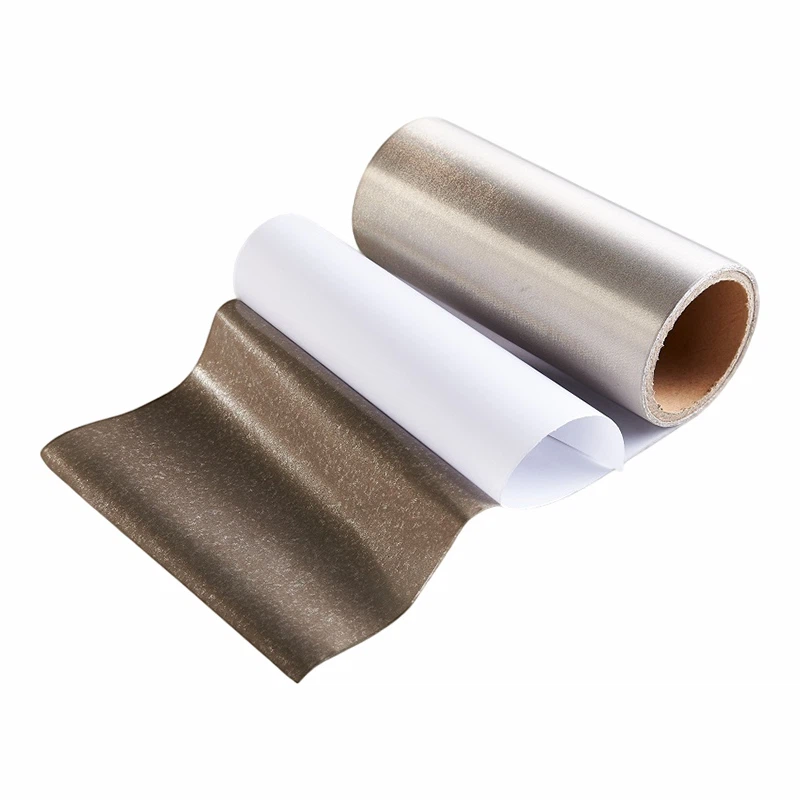

Tuotteen esittely
PF39B000A09 on tavallinen kudottu johtava kangasteippi sähkömagneettiseen suojausratkaisuun. Se esikäsitellään- polyesterikuitukankaalla. Sitten se pinnoitetaan metallisuojakerroksella kemiallisella pinnoitus- ja galvanointiprosessilla siten, että se on metallin kaltainen sähköä johtava. Lopuksi se on päällystetty johtavalla akrylaatti-PSA:lla erityisellä prosessilla.

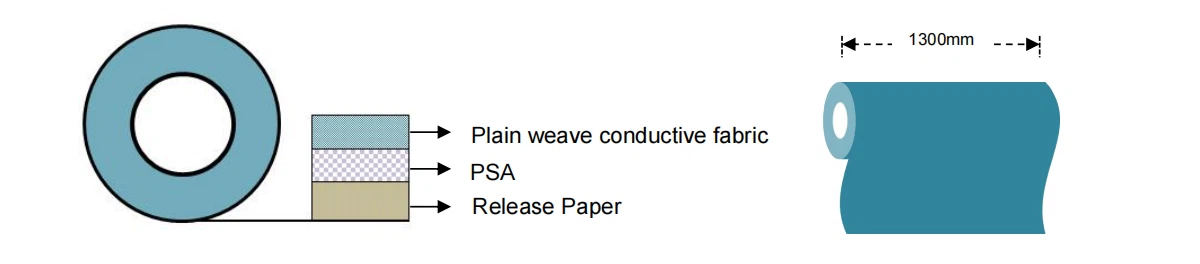

Tuotteen rakenne
Tuotteen suorituskyky
Matala impedanssi, hyvä sähkömagneettinen ja maadoituskyky;
Pehmeä, hyvä mukavuus ja lävistyskyky;
Vahva tarttuvuus erilaisiin metallimateriaaleihin;
Hyvä meis{0}}leikkauskyky
Ominaisuudet
|
Ominaisuudet |
Data |
Testistandardi |
|
Väri |
Harmaa |
/ |
|
Pohjamateriaali |
Plain Wave johtava kangas |
/ |
|
Pohjamateriaalin paksuus (mm) |
0.08 ± 0.01 |
ASTM D3652 |
|
Kokonaispaksuus (mm) |
0.11 ± 0.02 |
ASTM D3652 |
|
Liiman lujuus (N/25mm) |
Suurempi tai yhtä suuri kuin 10 |
ASTM D3330 |
|
Pitovoima (H) |
Suurempi tai yhtä suuri kuin 48 |
ASTM D3654 |
|
Kankaan tiheys (T) |
260 ± 10 |
ASTM D3775 |
|
Pintavastus (Ω) |
Pienempi tai yhtä suuri kuin 0,05 |
ASTM F390 |
|
Z - johtavuusvastus (Ω) |
Pienempi tai yhtä suuri kuin 0,03 |
Saintyoo TM |
|
10MHz ~ 3GHz Suojauksen tehokkuus@10MHz ~ 3GHz (dB) |
Suurempi tai yhtä suuri kuin 60 |
SJ20524-1995 |
|
Julkaisumateriaali |
Valkoinen Silicone Oil Release Liner |
/ |

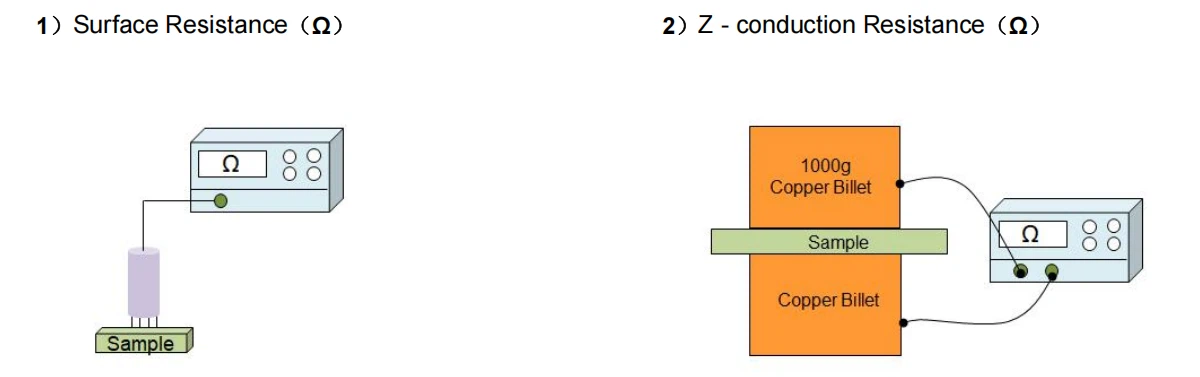

▉ Resistanssitestimenetelmä

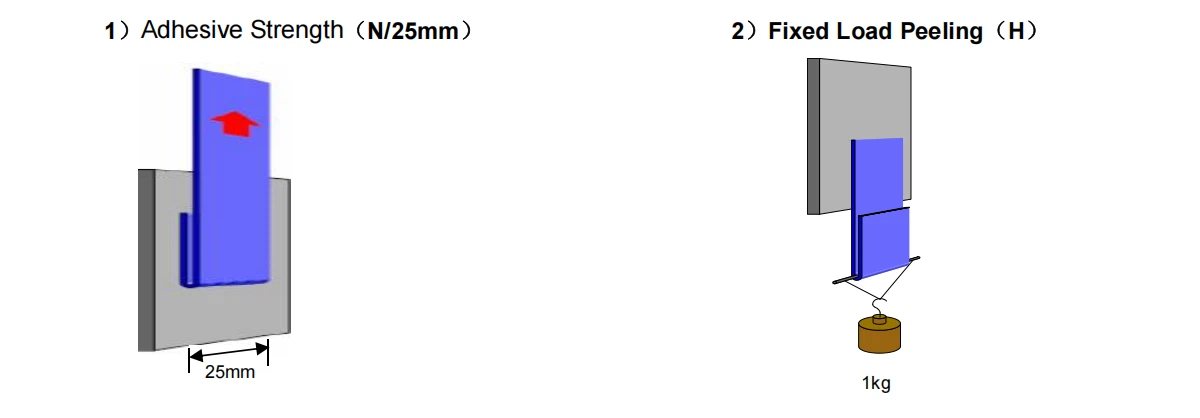

▉ Jännitystestimenetelmä
Sovellus
Tuotetta käytetään laajalti sähkömagneettisen aallon suojauksessa ja maadoituksessa matkapuhelimissa, tableteissa, kannettavissa tietokoneissa ja muissa elektroniikan sisärakenteissa, kuten FPC, PCB, kaiutin, antenni, kamera ja muut moduulit.
Kesto ja säilytysolosuhteet
Paras kesto: 6 kuukauden sisällä
Paras säilytystila: 6 astetta ~ 34 astetta /0 ~ 65 % RH pakkauksessa.
